產品簡介
關鍵詞：影像測量儀 二次元影像儀 全自動影像儀 快速影像測量儀

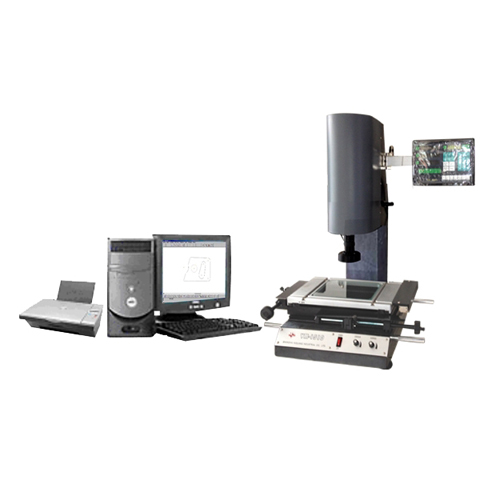

■產品用途：二次元影像測量儀
影像測量儀適用于以二維測量為目的的一切應用領域。儀器采用進口1/2″彩色CCD攝像機、定檔變倍物鏡及研發的十字線瞄準系統，實現對被測工件的瞄準。采用*的LED照明系統，清晰地獲取被測工件的輪廓及表面圖像，符合低能耗、環保要求。二維測量軟件具有強大的測量功能，操作簡便、界面友好，可基本滿足各種領域的二坐標測量要求；同時還能提供與CAD及EXCEL友好接口便于零件測繪和測量數據統計，測量程序能進行智能化測量，操作簡便，功能強大，廣泛使用于機械、電子、儀表、塑料等行業。
■技術參數：二次元影像測量儀
1.工作臺：
金屬工作臺：500x300mm
玻璃工作臺：350x280mm
運動行程：300x200mm
zui大承重：50Kg
2.數顯分辨率：1μm
3.放大倍數：
變焦物鏡倍率：0.7—4.5X，工作距離：92mm
電子放大倍率：26—168X(17″顯示器、分辨率為1024×768)，物方視場：10.6—1.6mm
4.攝影機：日本原裝1/2″彩色CCD攝影機
5.Z 軸升降：150mm
6.照明系統：輪廓照明與表面照明均采用LED
7.儀器精度：X，Y方向的精度滿足：（3+L/75）μm， Z 方向的精度：≤0.01mm
8.儀器尺寸：670×660×950mm
9.儀器重量：200kg
